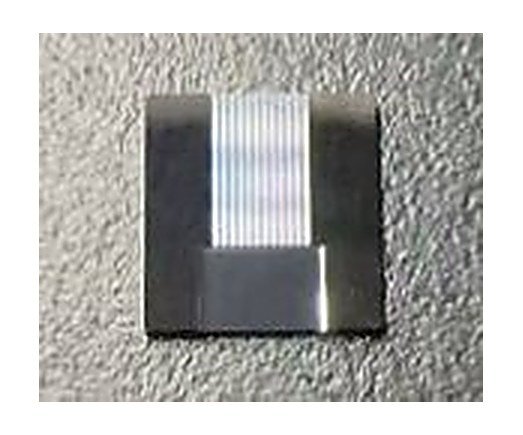

V 槽（V-Groove）基片 12CH（硅基）
精密 V 槽（V-Groove）基片 12 通道，硅（Silicon）基板，通道间距 127μm／250μm，相邻槽中心距精度 ±0.5μm，槽长平行度优于 ±0.1°。尺寸按图纸定制。
描述
V 槽（V-Groove）基片 12CH（硅基） 是光纤阵列的核心基础件。公司在硅（Silicon）等低膨胀基板上以精密开槽工艺加工出 12 条 V 形定位槽，实现裸光纤的高精度排列与固定，是平面光波导分路器（PLC Splitter）、阵列波导光栅（AWG）等光波导器件降低耦合损耗的关键材料。
产品特点
- 通道数 12CH，硅（Silicon）基板，通道间距 127μm 或 250μm 可选，更多通道可按图纸定制
- 相邻槽中心距精度可达 ±0.5μm，槽长方向平行度优于 ±0.1°
- 基板材料为硅（Silicon）
- 长度、宽度、厚度按客户图纸定制，可制作平行四边形等异形结构
- 12 通道结构适用于高密度并行耦合场景
规格参数
| 通道数 | 12 CH |
|---|---|
| 通道间距（Pitch） | 127 μm ／ 250 μm |
| 相邻槽中心距精度 | ±0.5 μm |
| 槽长方向平行度 | 优于 ±0.1° |
| 基板材料 | 硅（Silicon） |
| 基板尺寸（长 × 宽 × 厚） | 按客户图纸定制 |
| 异形结构 | 支持平行四边形、特殊角度端面等结构 |

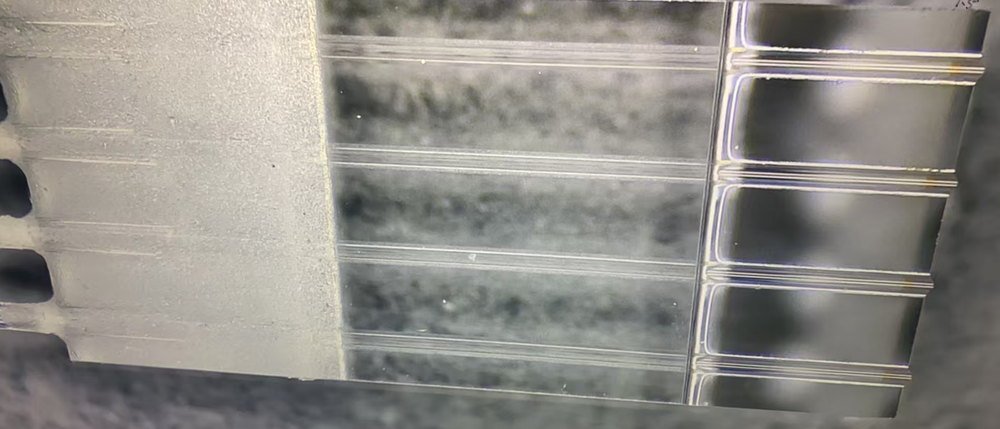

| 端面工艺 | 端面研磨平面度与纤高可控，支持 0° 直端面及特殊角度 |
| 可靠性 | 满足 TC（温度循环）与 PCT（压力锅）测试要求 |
典型应用
- 平面光波导分路器（PLC Splitter）的基片与耦合对准
- 阵列波导光栅（AWG）与波分复用器件
- 光纤阵列（FA）的基板材料
- 光模块、光引擎内部的光纤定位与固定
为什么选择信鸿为
关键工序自有产线
精密开槽、超精密光纤装配、端面研磨抛光等关键工序全部在自有无尘车间完成，过程参数化管控、数据可追溯。
发明专利支撑
2026 年引进发明专利《一种多芯光纤精确排列的制造方法》，支撑多芯、高密度光纤排列工艺的持续迭代。
从打样到小批量试产
支持图纸评估、快速打样到小批量试产，特殊角度、异形结构可按客户图纸定制。
发明专利ZL 202411854277.0一种多芯光纤精确排列的制造方法
如需规格书、样品或报价，请通过联系页提交需求，我们会尽快回复。
其他信息
| 通道数 | 12 CH |
|---|---|
| 通道间距 | 127 μm, 250 μm |
| 基板材料 | 硅（Silicon） |
| 槽中心距精度 | ±0.5 μm |
| 槽长平行度 | 优于 ±0.1° |
