光纤阵列 FA 4CH 侧 8°

描述

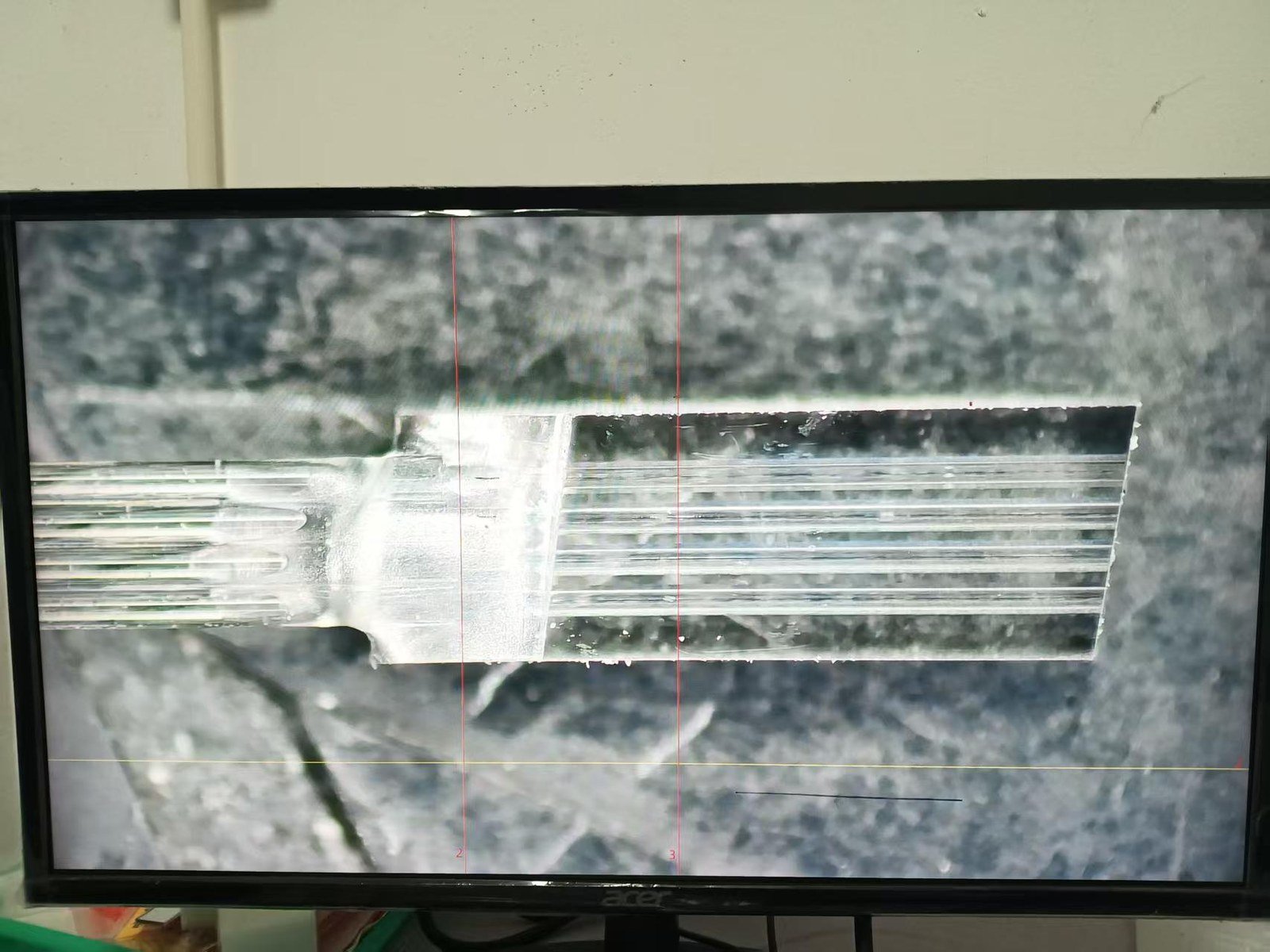

光纤阵列（Fiber Array, FA）是把多根光纤按设定的通道间距（Pitch）排布并精确固定于 V 槽（V-Groove）基板上形成的组件。本型号把 1 条四芯带状光纤按设定间距装配于 V 槽基片，并研磨成 8° 侧角端面，可显著降低光波导器件的光耦合对准损耗。

产品特点

• 4 通道带纤结构，8° 侧角端面，端面研磨质量可控
• 适用于小芯数分路器与光器件耦合
• 通道间距精度与端面质量可控，批间一致性好
• 带纤颜色与出纤长度可按客户要求定制

规格参数

通道数	4 CH
通道间距（Pitch）	250 μm
光纤组成类型	1 条四芯带纤
A（基准面长度）	10±0.2 mm
B（阵列宽度）	2.5±0.05 mm
C（阵列高度）	2.5±0.05 mm
出纤长度 L	1.5 或 2.5 m（可定制）
带纤颜色	蓝、橙、绿、棕
端面形式	8° 侧角端面（可定制）
可靠性	满足 TC（温度循环）与 PCT（压力锅）测试要求

PLC 用 FA 型谱

通道	光纤组成类型	A (mm)	B (mm)	C (mm)	L (m)	带纤颜色
2CH (250μm)	2 条单芯裸纤	10±0.2	2.5±0.05	2.5±0.05	1.5 或 2.5	透明
4CH (250μm)	1 条四芯带纤	10±0.2	2.5±0.05	2.5±0.05	1.5 或 2.5	蓝、橙、绿、棕
8CH (127μm)	2 条四芯带纤	10±0.2	2.5±0.05	2.5±0.05	1.5 或 2.5	蓝、橙、绿、棕 ×2
8CH (250μm)	1 条八芯带纤	10±0.2	3.0±0.05	2.5±0.05	1.5 或 2.5	蓝、橙、绿、棕、灰、白、红、黑
16CH (127μm)	2 条八芯带纤	12±0.2	3.5±0.05	2.5±0.05	1.5 或 2.5	蓝、橙、绿、棕、灰、白、红、黑 ×2
32CH (127μm)	4 条八芯带纤	12±0.2	5.7±0.05	2.5±0.05	1.5 或 2.5	蓝、橙、绿、棕、灰、白、红、黑 ×4
64CH (127μm)	8 条八芯带纤	12±0.2	9.8±0.1	2.5±0.05	1.5 或 2.5	蓝、橙、绿、棕、灰、白、红、黑 ×8

注：A／B／C 为阵列基准面尺寸，具体以客户图纸为准；带纤颜色与出纤长度可按客户要求定制。

典型应用

• PLC 分路器的输入／输出端耦合
• 小型无源光器件封装
• 光纤传感与测试夹具

材料与工艺

• V 槽基板：石英（JGS2、Borofloat 33 等）或硅基底，经精密开槽形成 V 形槽
• 光纤：标准单模光纤或偏振保持光纤，可按应用加尾纤或跳线
• 固定与胶合：光纤置入 V 槽后采用低收缩、低应力的 UV 胶或环氧胶固定
• 端面研磨：端面研磨平面度与纤高可控，支持 0°、42.5° 及凸纤端面

定制与报价：本产品按图纸定制，通道数、间距、基板尺寸与材质、端面角度均可指定。请通过联系页提交图纸或需求说明，我们会安排图纸评估与样品打样；价格按规格与数量核价，欢迎询价。

如需规格书、样品或报价，请通过联系页提交需求，我们会尽快回复。
